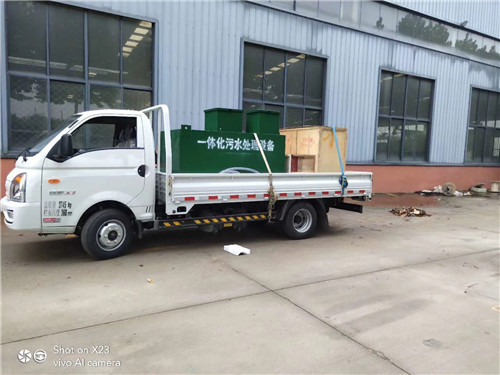

烟台社区卫生 服务一体化污水处理设备

生产给水设备净化，污水设备处理，废气净化设备为主的设备制造型企业。公司产品售后服务及时。欢迎来电咨询。

针对物料的特性和用户的具体要求，为客户提供工程设计、设备制造、辅机配套、安装调试等服务。

施工图设计在初步设计或方案设计批准之后进行，其任务是以初步设计的说明书和图纸为依据，根据土建施工、设备安装、组(构)件加工及管道(线)安装所需要的程度，将初步设计具体化，除污水处理厂总平面布置与高程布置、各处理构筑物的平面和竖向设计之外，所有构筑物的各个节点构造、尺寸都用图纸表达出来，每张图均应按一定比例与标准图例绘制。施工图设计的深度，应满足土建施工、设备与管道安装、构件加工，施工预算编制的要求。施工图设计文件以图纸为主，还包括说明书、主要设备材料表。

1. 施工图设计说明书

①设计依据初步设计或方案设计批准文件，设计进出水水质。②设计方案扼要说明污水处理、污泥处理及气体利用的设计方案，与原初步设计比较有何变，并说明理由，设计处理效果。③图纸目录、引用标准图目录。④主要设备材料表。⑤施工安装注意事项及质量、验收要求。必要时另外编制主要工程施工方法设计

2．设计图纸

(1)总体设计①污水处理厂总平面图比例尺(1：100)~(1：500)，包括风玫瑰图、坐标轴线、构筑物与建筑物、围墙、道路、连接绿地等的平面位置，注明厂界四角坐标及构(建)筑物对角坐标或相对距离，并附构(建)筑物一览表、总平面设计用地指标表、图例。②工艺流程图又称污水污泥处理系统高程布置图，反映出工艺处理过程及构(建)筑物间的高程关系，应反映出各处理单元的构造及各种管线方向，应反映出各构(建)筑物的水面、池底或地面标高、池或屋面标高，应较准确地表达构(建)筑物进出管渠的连接形式及标高。绘制高程图应有准确的横向比例，竖向比例可不统一。高程图应反映原地形、设计地坪、设计路面、建筑物室内地面之间的关系③污水处理厂综合管线平面布置图应标示出管线的平面布置和高程布置，即各种管线的平面位置、长度及相互关系尺寸、管线埋深及管径(断面)、坡度、管材、节点布置(必要时做详图)、管件及附属构筑物(闸门井、检查井)。必要时可分别绘制管线平面布置和纵断面图。图中应附管道(渠)、管件及附属构筑物一览表。

(2)单体构(建)筑物设计图各(工艺、建筑、电气)总体设计之外，单体构(建)筑物设计图也应由工艺、建筑、结构(土建与钢)、电气与自控、非标准机械设备、公用工程(供水、排水、采暖)等施工详图组成。①工艺图比例尺(1：50)~(1：100)，表示出工艺构造与尺寸、设备与管道安装位置与尺寸、高程。通过平面图、剖面图、局部详图或节点构造详图、构件大样图等表达，应附设备、管道及附件一览表，必要时对主要技术参数、尺寸标准、施工要求、标准图引用等做说明。②图比例尺(1：50)~(1：100)，表示出水平面、立面、剖面的尺寸、相对高程，表明内、外装修材料，并有各部分构造详图、节点大样、门窗表及必要的设计说明。③结构图比例尺(1：50)~(1：100)，表达构(建)筑物整体及构件的结构构造、地基处理、基础尺寸及节点构造等，结构单元和汇总工程量表，主要材料表，钢筋表及必要的设计说明，要有综合埋件及预留洞详图。钢结构设计图应有整体装配、构件构造与尺寸、节点详图，应表达设备性能，加工及安装技术要求，应有设备及材料表。④主要建筑物给水排水、采暖通风、照明及配电安装图。

(3)电气与白控设计图①厂(站)区高、低压变配电系统图和一、二次回路接线原理图包括变电、配电、用电、启动和保护等设备型号、规格和编号。附材料设备表，说明工作原理，主要技据和要求。②各种控制和保护原理图与接线图包括系统布置原理图。引出或列入的接线端子板编号、符号和设备一览表以及运行原理说明。③各构筑物平、剖面图包括变电所、配电间、操作控制间电气设备位置、供电控制线路铺设、接地装置、设备材料明细表和施工说明及注意事项。④电气设备安装图包括材料明细表、制作或安装说明。⑤厂(站)区室外线路照明平面图包括各构筑物的布置、架空和电缆配电线路、控制线路和照明布置。⑥仪表自动化控制安装图料明细表，以及安装调试说明⑦非标准配件加工详图

(4)设施设计图与附属建筑物建筑、结构、设备安装及公用工程，如办公、仓库、机修、食堂、宿舍、车库等施工设计图。

(5)非标准设备设计图某些简单金属构件的设计详图可附于工艺设计图中。但由几种不同形式的零配件、构件组成的成套设备，又没有现成的设备可使用，其功能较立，构造较复杂，加工不简单的设备或大型钢结构处理装置，应视为非标准设备，专门进行施工(制作、安装)图设计。①总装图表明构件零配件相互之间组装位置、制作加工与安装的技术要求、设备性能、使用须知及其他注意事项，必要时应有节点详图，附构件、零配件一览表。②部件图表明构件加工制作详图、组装图、制作和装配精度要求。③零件图零件的加工制作详图，须说明加工精度、技术指标、材料、数量等。
